Cómo colocar persianas exteriores en una fachada SATE

La instalación de elementos exteriores en un sistema SATE genera muchas dudas, especialmente cuando se trata de componentes que requieren fijación mecánica al soporte, como ocurre al colocar persianas en una fachada SATE. Aunque es una intervención totalmente viable, no puede hacerse como en un cerramiento convencional porque el sistema incorpora aislamiento, morteros, malla y revestimientos que deben mantenerse continuos y sin compresiones indebidas.

Por ello, es necesario utilizar anclajes específicos, diseñados para trabajar a través del espesor del aislamiento y transferir la carga directamente al soporte estructural sin generar puentes térmicos ni comprometer la estanqueidad. En este artículo se explica de manera técnica y detallada cómo debe realizarse correctamente la instalación.

¿Es posible instalar persianas exteriores en una fachada SATE?

Sí, es posible y seguro siempre que se sigan los criterios adecuados. Las persianas exteriores, sean enrollables, con cajón visto o sistemas con guías laterales, pueden fijarse en una fachada SATE siempre que se empleen sistemas de anclaje certificados y diseñados para este tipo de aplicaciones.

La diferencia respecto a una fachada tradicional es que el SATE no puede comprimirse ni atravesarse sin control. El aislamiento y la capa base armada deben mantenerse continuos. Perforarlos sin el sistema adecuado provocaría pérdidas térmicas, riesgo de filtraciones y debilitamiento del punto de fijación. Por eso, cada instalación debe planificarse y ejecutarse utilizando piezas anticompresivas y anclajes distribuidos que trabajen desde el soporte firme del edificio.

 Anclajes adecuados para colocar persianas SATE

Antes de comenzar, es necesario determinar qué sistema de anclaje es compatible con la carga que soportará la persiana. Aunque una persiana pueda parecer ligera, sus guías, el cajón y las tensiones provocadas por el viento convierten estos elementos en cargas medias que requieren anclajes capaces de soportarlas con seguridad.

En los sistemas Rhonatherm, los anclajes recomendados para este tipo de instalación son:

• ISO Barra, adecuada para fijaciones puntuales que necesitan transmitir la carga al soporte sin deformar el aislamiento.

• ISO Escuadras, útiles cuando se requiere un punto estructural reforzado con apoyo lateral.

• Cubo PU-ACERO FIX, recomendado para elementos de carga media o alta, proporcionando un volumen rígido integrado dentro del SATE.

Estos componentes permiten fijar los elementos de persiana directamente al soporte estructural sin afectar al espesor del SATE.

Consideraciones previas antes de perforar el sistema

La instalación de persianas debe planificarse antes de ejecutar el sistema. Es fundamental identificar la altura exacta del cajón, la trayectoria de las guías y el tipo de persiana que se colocará.

También debe verificarse la compatibilidad con el espesor del aislamiento utilizado, ya que cada pieza anticompresiva o cubo requiere una modulación concreta. En caso de persianas motorizadas, se deben establecer previamente los puntos de paso de cables para no perforar el sistema de forma incorrecta.

Una instalación sin planificación previa requiere abrir el SATE terminado, lo cual aumenta el riesgo de errores y problemas futuros.

Procedimiento técnico para colocar persianas exteriores en SATE

El proceso de instalación debe seguir una secuencia precisa que garantice que el anclaje queda perfectamente integrado sin comprometer el SATE. A continuación, se detalla la metodología general utilizada en fachada:

1. Localización del sistema

Se marcan los puntos exactos donde irán las guías laterales y el cajón. Esta alineación debe coincidir con el hueco de la ventana y con los anclajes requeridos, evitando desplazamientos que dificulten el funcionamiento de la persiana.

2. Perforación controlada

La perforación debe realizarse con broca de rotación, sin impacto, para no dañar ni fracturar el aislamiento ni la capa base.

El diámetro y la profundidad dependerán del tipo de anclaje elegido.

Con sistemas como el Cubo PU-ACERO FIX, se realizan las perforaciones necesarias para alojar las varillas roscadas.

3. Colocación del anclaje

En el caso del cubo estructural, se insertan las varillas con resina de inyección y se utiliza una plantilla para garantizar su correcta alineación. Una vez endurecida la resina, se retira la plantilla y se monta el cubo ajustándolo al plano del sistema mediante arandelas separadoras si es necesario.

Para ISO Barra o ISO Escuadra, se introduce el elemento anticompresivo hasta el soporte firme y se fija mecánicamente, asegurando estabilidad para recibir la carga.

4. Sellado del punto singular

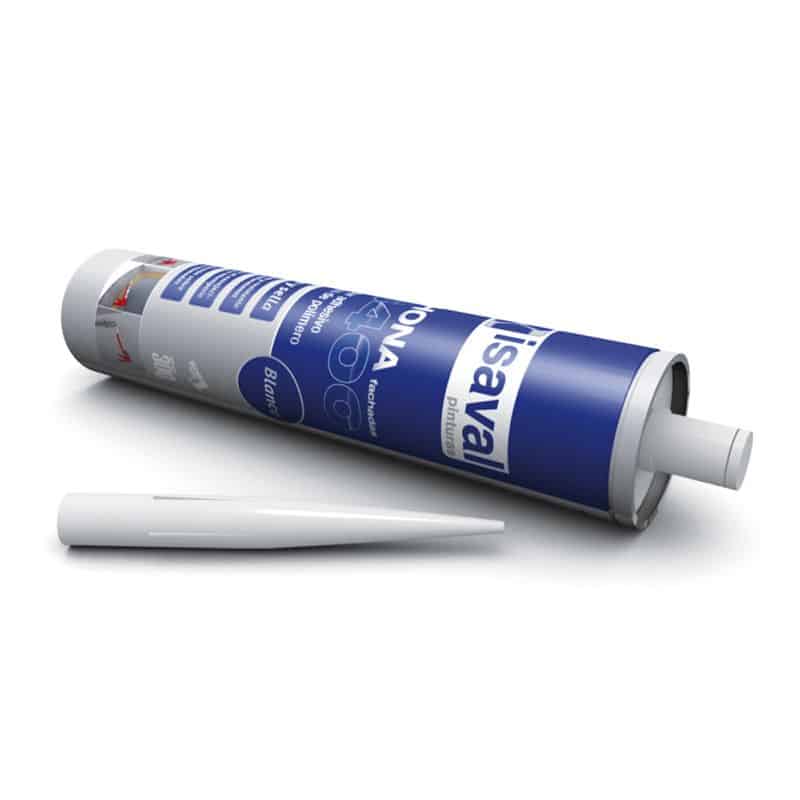

El perímetro del anclaje debe sellarse con masilla compatible con SATE, como Rhona S-400, para impedir filtraciones de agua.

Este sellado es una parte crítica, ya que evita que el agua entre entre el anclaje y el sistema.

5. Integración con el SATE

Una vez instalado el anclaje, el sistema SATE se ejecuta alrededor del elemento, manteniendo continuidad en la capa de material aislante, la capa base armada y el revestimiento final. No deben quedar huecos ni discontinuidades.

6. Instalación final de la persiana

Una vez terminado el sistema:

• Se taladran las pletinas o soportes de la persiana a la profundidad recomendada.

• Se fijan guías, soportes y cajones directamente al anclaje ya integrado.

• Se instala y comprueba el funcionamiento de la persiana.

• En caso de persianas motorizadas, se realizan los pasos de cableado previstos sin afectar a la estanqueidad.

Con este procedimiento, la persiana queda anclada al soporte estructural y el SATE mantiene su eficacia térmica y mecánica.

Recomendaciones al instalar persianas exteriores en SATE

Una instalación correcta requiere coordinación entre el instalador de persianas y el aplicador del SATE. Es imprescindible evitar taladros improvisados una vez terminado el sistema y emplear únicamente anclajes certificados.

También es recomendable prever estos puntos singulares en obra nueva o en rehabilitación antes de colocar el aislamiento, ya que así se optimiza la integración del anclaje y se reduce la posibilidad de errores.

Conclusión

Colocar persianas exteriores en una fachada SATE es una intervención totalmente viable si se ejecuta con los anclajes adecuados y con un procedimiento técnico controlado. El uso de sistemas como ISO Barra, ISO Escuadras o Cubo PU-ACERO FIX permite fijar las persianas sin alterar la continuidad del aislamiento ni generar puentes térmicos.

Una instalación correcta asegura que el SATE mantenga su rendimiento térmico y su durabilidad, evitando filtraciones y garantizando un funcionamiento seguro del elemento instalado. ¿Necesitas más información? Contacta con nosotros y te ayudaremos.
